Projekt robota na gąsienicach

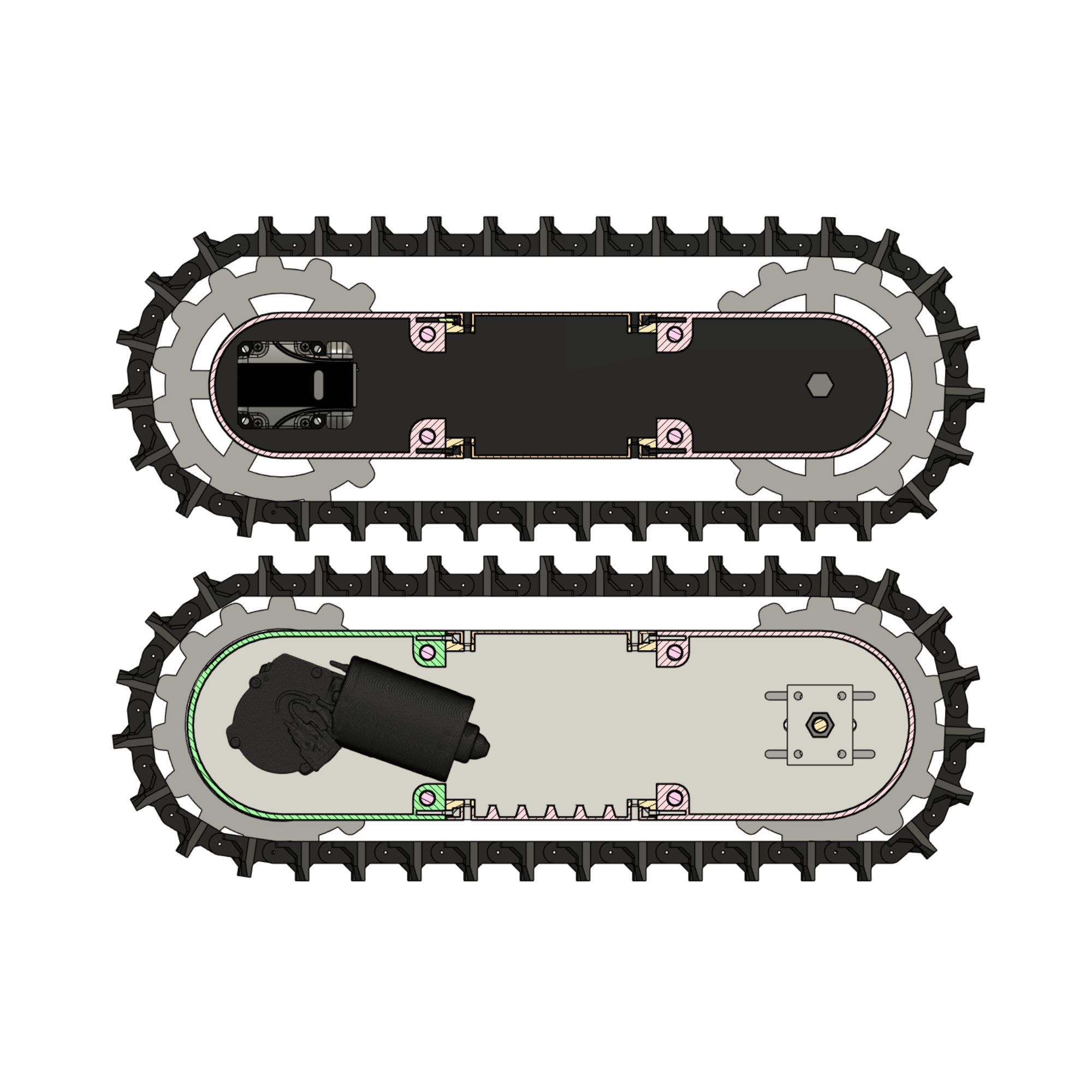

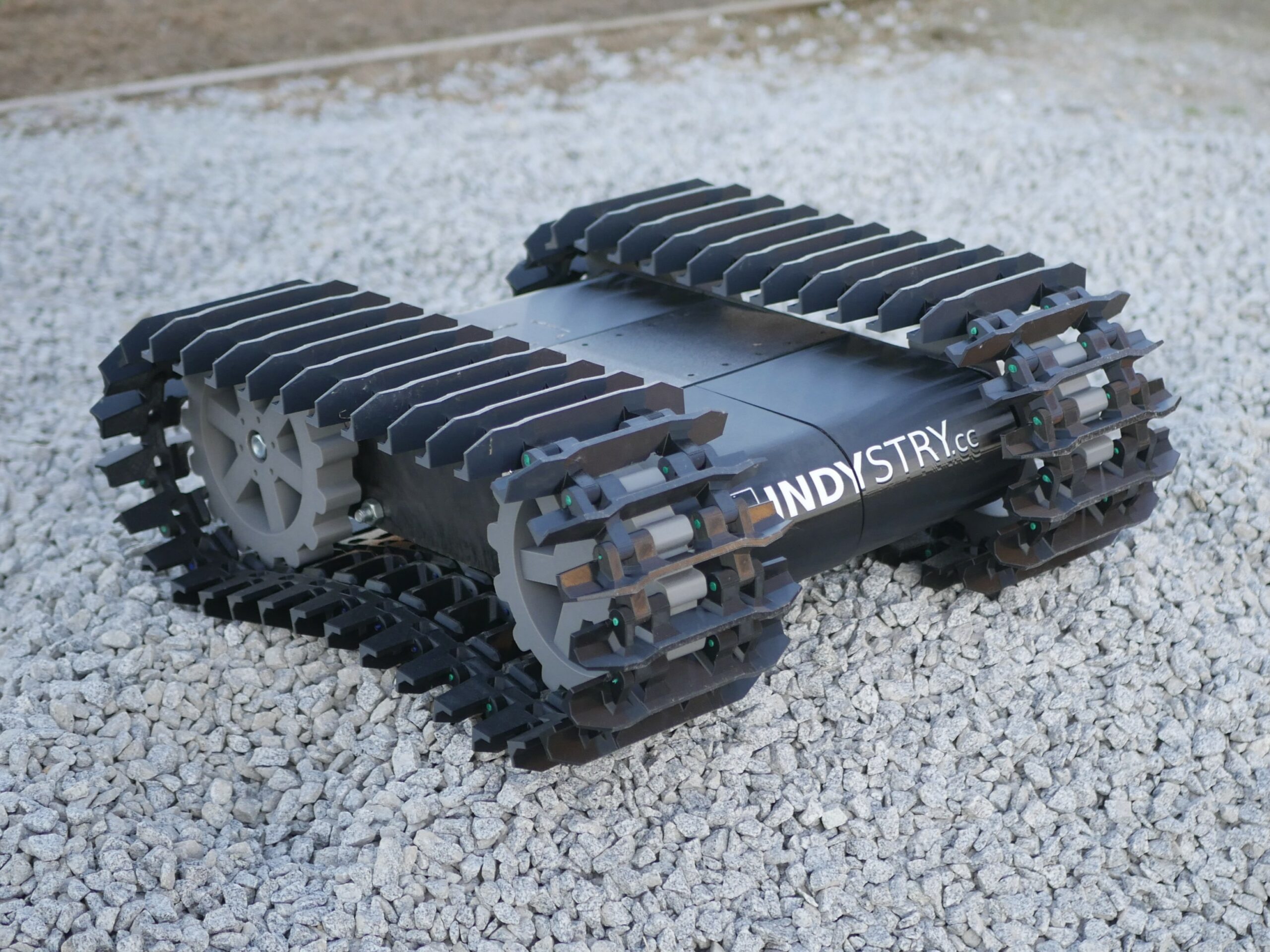

To w pełni drukowalne w 3D podwozie robota na gąsienicach zostało zaprojektowane z myślą o pojazdach terenowych z autonomiczną nawigacją za pomocą GPS RTK. Projekt charakteryzuje się modułową budową i możliwością przyszłej rozbudowy.
Uwaga: Jest to produkt cyfrowy. Po zakupie otrzymasz e-mail ze wszystkimi plikami.
49,00 zł z VAT
Uwaga: Jest to produkt cyfrowy. Po zakupie otrzymasz e-mail ze wszystkimi plikami.
To w pełni drukowalne w 3D podwozie robota na gąsienicach zostało zaprojektowane z myślą o zastosowaniach terenowych oraz autonomicznej nawigacji przy użyciu GPS RTK. Konstrukcja jest modułowa, łatwa do dostosowania i stale rozwijana – kupując teraz, zyskujesz dostęp do wszystkich przyszłych aktualizacji.
Co otrzymujesz?
-

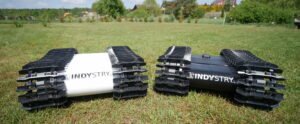

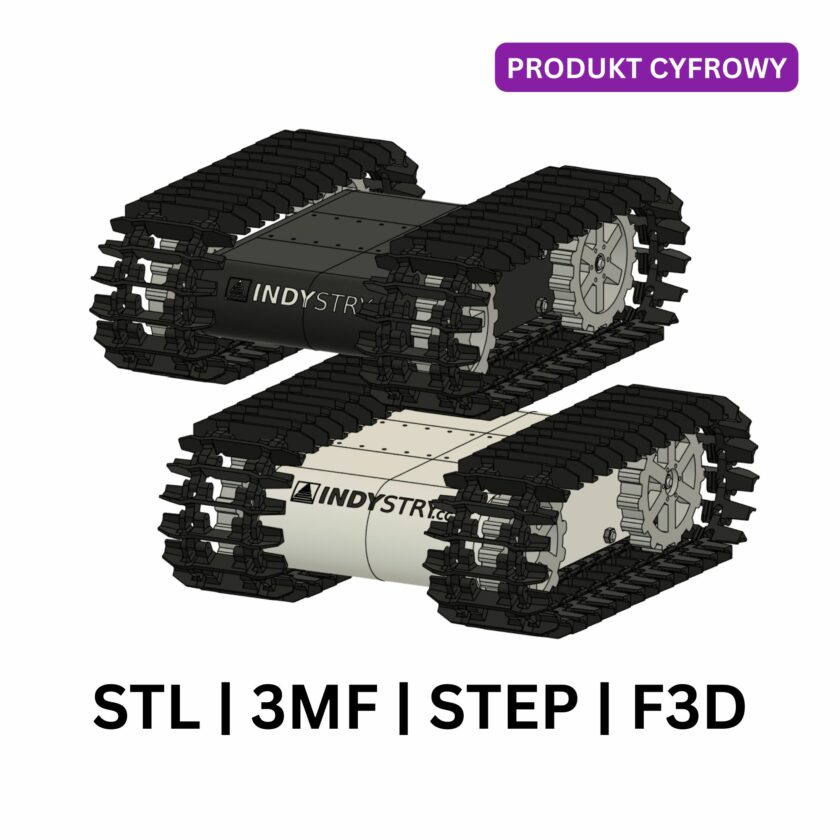

Pliki do druku 3D w różnych formatach:
-
3MF – projekt przygotowany do druku z podziałem na płyty (kompatybilne z Bambu Studio)
-
STL – standardowy format modeli 3D
-
STEP oraz F3D – pełne modele złożeniowe dla programów CAD
-
Rysunek techniczny w PDF oraz plik DXF z wymiarami drewnianej płyty nośnej
-
W tym filmie zobaczysz jak podwozie działa i jak je złożyć:
Aby zbudować podwozie będziesz potrzebował:
- Wydrukowane na drukarce 3D elementy
- Pręty gwintowane M10 docięte na kawałki o odpowiedniej długości (kup 2x 1m pręt gwintowany M10)
- 2 łożyska 6200RS
- Elementy wycięte ze sklejki 8mm lub grubszej – rysunek techniczny oraz plik DXF jest załączony do projektu
- Śruby oraz nakrętki M3, M5 i M10
- Filament pocięty na krótkie kawałki do połączenia gąsienic
W aktualnej wersji robota zastosowane zostały przemysłowe serwomechanizmy które niestety mają za mały moment obrotowy. Bez problemu możesz jednak we własnym zakresie zmienić układ otworów montażowych na silniki i zastosować jakie tylko chcesz.

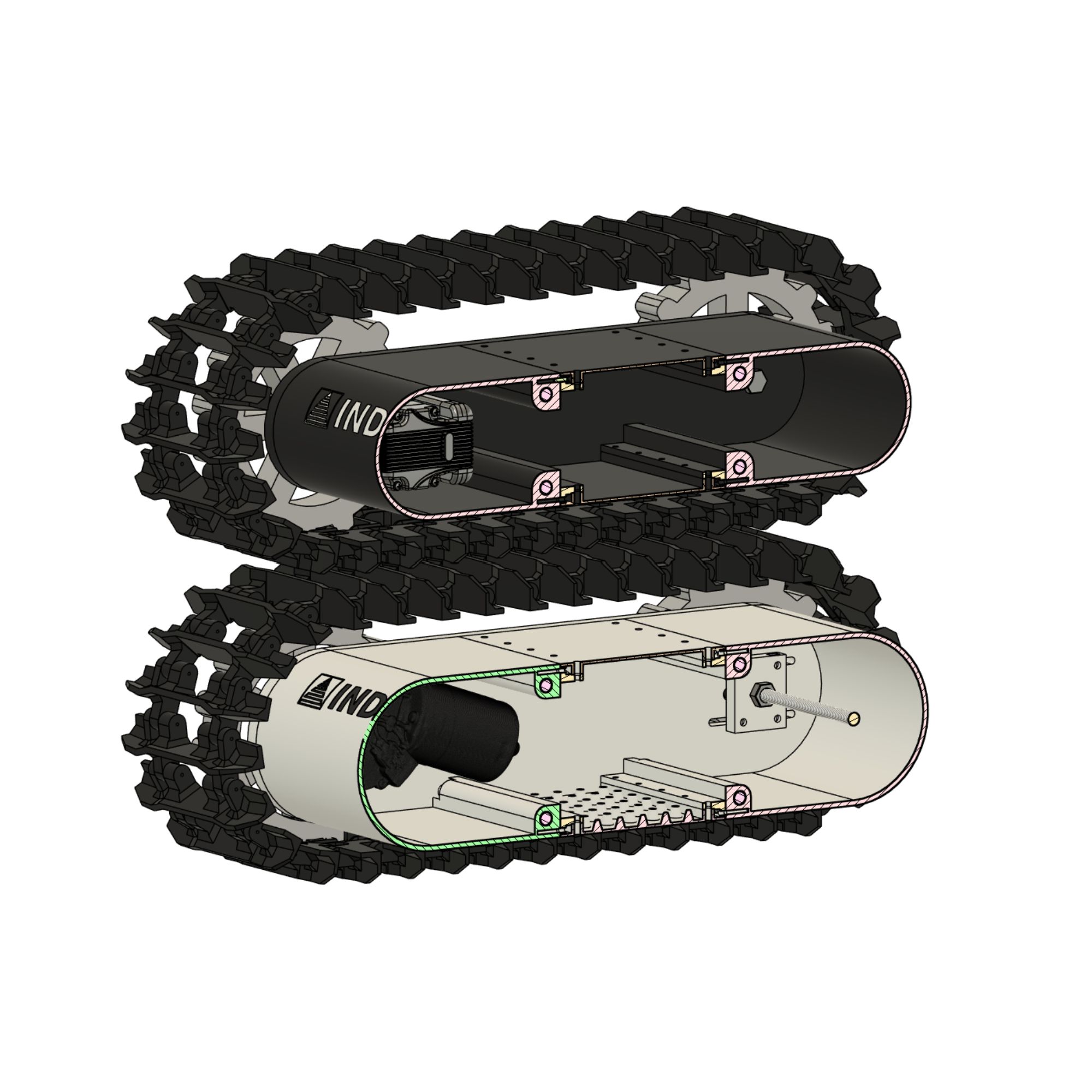

Cechy podwozia:
-
Wydrukowalne w 3D – bez potrzeby skomplikowanej obróbki mechanicznej
-
Modułowa konstrukcja – wymieniaj poszczególne elementy bez konieczności drukowania całości na nowo
-
Przestrzeń na elektronikę – miejsce na Raspberry Pi, akumulatory i własne płytki PCB
-
Solidna, łatwa do modyfikacji konstrukcja – dzięki zastosowaniu prętów gwintowanych 10 mm oraz śrubowego montażu wszystkich paneli
Plany rozwojowe:
-
Ulepszone mocowania silników – dla większej kompatybilności z różnymi napędami
-
Projekt dedykowanej przekładni – zoptymalizowanej pod kątem serwomechanizmów
-
Zmiany konstrukcyjne – mocniejsze boczne panele, lepszy system napinania gąsienic oraz warianty pod silniki z wycieraczek samochodowych
To projekt typu „work in progress” – kupując teraz, nie tylko wspierasz jego rozwój, ale także otrzymujesz dożywotni dostęp do wszystkich przyszłych usprawnień i nowych wersji.
